KYN28-12 razvodni uređaj

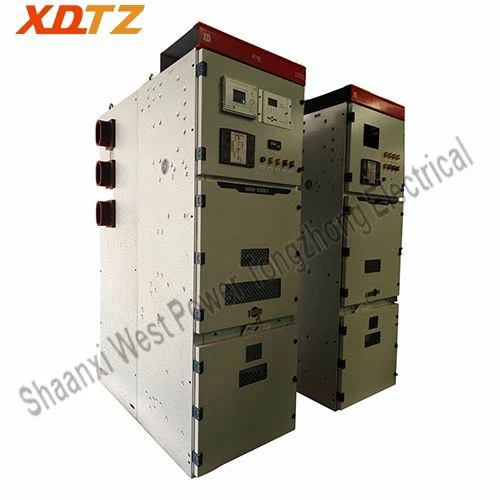

KYN28-12 Metal-Clad Switchgear 1

KYN28-12je standardizirano unutarnje, metalno-obloženo, izvlačivo srednje{1}}naponsko rasklopno postrojenjedizajn (sukladan s IEC 62271-200).

Specifični modeli komponenti mogu se razlikovati ovisno o proizvođaču, ali njihove su funkcionalne uloge dosljedne.

KYN28-12unutarnja oklopna metalna-zatvorena sklopna oprema prikladna je za tro-fazni AC 50HZ, 7,2~17,5kV s jednom sabirnicom i sekcijskim sustavom napajanja s jednom sabirnicom, sa savršenom funkcijom "pet-dokaz".

Odvojivi dio razvodnog ormara može biti opremljen vakuumskim prekidačem ili vakuumskim kontaktorom koji se može izvaditi, kolicima za izolaciju, kolicima za PT i drugim komponentama.

Sažeta tablica ključnih komponentiKYN28-12 razvodni uređaj

Odaberite plan koji vam najviše odgovara.

Naziv komponente

Vakuumski prekidač

Strujni transformator

Transformator napona

Prekidač za uzemljenje

Visok{0}}naponski osigurač

Odvodnik prenapona/zaštita od prenapona

Uređaj za-indikaciju visokog napona

Uobičajena serija modela

VS1(generički Kina),

VD4(ABB),

VB2(Siemens),

EV12(Schneider)

LZZBJ9-10

AS12(ABB)

LMZ(Tip sabirnice)

JDZ(J)10,

JDZX10

(s preostalim namotom)

JN15

(Najčešća ručna vrsta)

XRNP-12(za PT zaštitu),

XRNT-12(za zaštitu transformatora)

HY5WZ-17/45(odvodnik cinkovog oksida),

TBP(Kombinirana zaštita od prenapona)

GSN, DXNserija (sufiks 'Q' označava s blokadom)

Primarna funkcija

Kontrolna i zaštitna jezgra: U normalnim uvjetima stvara/prekida strujni krug; automatski se uključuje tijekom kvarova (prekomjerna struja, kratki-spoj).

Strujna transformacija i mjerenje: Smanjuje primarnu struju (npr. 1000 A) na standardnu sekundarnu vrijednost (5 A ili 1 A) za mjerače i zaštitne uređaje.

Transformacija i mjerenje napona:

Smanjuje primarni napon (10 kV) na standardni sekundarni napon (100 V) za mjerenje, mjerenje i zaštitne releje.

Sigurnosno uzemljenje: Pruža vidljivu vezu uzemljenja za glavni krug tijekom održavanja kako bi se osigurala sigurnost osoblja.

Zaštita od-kratkog spoja:

Štiti naponske transformatore ili pomoćne transformatore brzim taljenjem tijekom unutarnjih kvarova.

Zaštita od prenapona:

Ograničava prolazne prenapone (munje, sklopke) radi zaštite izolacije.

Indikator statusa i sigurnosna blokada: Vizualno pokazuje status strujnog kruga (LED/neonske lampe). Omogućuje kontakte za blokiranje uzemljivača.

Tipična lokacija u kabinetu

Postavljen na akamion koji se može izvući.

Pozicije: "Servis", "Test", "Isključeno"

Fiksna instalacija

u odjeljku za kabel ili stražnjoj stijenci.

Kroz njegovo središte prolazi glavni vodič.

Montiran na namjenskiPT kamionili fiksiran u odjeljku kabela/sabirnice.

Popravljenou odjeljku za kabel, spojen na završetak kabela. Mehanički spojen s prekidačem.

Serija-je povezanas PT, bilo na PT kamionu ili u fiksnom odjeljku.

Instaliran usabirnicailiodjeljak za kabel, spojen između faze i zemlje.

Prikazna jedinica naulazna vrata; senzori na kabelima ili sabirnicama.
