U-sustavima distribucije električne energije niskog napona,strujni prekidačidjeluju kao "čuvari vrata" za sigurnost kruga. Međutim, često ometanje tijekom stvarnog rada često uzrokuje glavobolje osoblju za održavanje. Spoticanje nije samo kvar opreme; obično ukazuje na četiri temeljna uzroka. Razjašnjenje ovih uzroka preduvjet je za učinkovitu dijagnostiku kvarova i osiguravanje pouzdanosti napajanja.
preopterećenje je najčešće stanje okidanja
Bit preopterećenja je učinak akumulacije topline. Kada su velika{1}}opterećenja kao što su klima uređaji i električni grijači vode spojena na strujni krug istovremeno, radna struja se približava ili premašujeprekidač strujnog krugaocijenjeni prag za dulje razdoblje. Prema Jouleovom zakonu, povećanje struje uzrokuje kvadratno povećanje topline proizvedene u vodu. Bimetalna traka unutar prekidača se savija i deformira zbog topline, izazivajući okidanje kada se dosegne prag rada. Važno je napomenuti da pretjerano tanki kabeli ili labavi spojevi na stezaljkama značajno povećavaju kontaktni otpor. Rezultirajuća lokalizirana visoka temperatura dodatno pogoršava akumulaciju topline, uzrokujućistrujni prekidačneuobičajeno okidanje čak i kada ukupna snaga nije prekoračena.
kvarovi kratkog{0}}spoja najdestruktivniji su uzrok
Kada je fazni vodič u izravnom kontaktu s neutralnim vodičem ili kada je fazni vodič kratko-spojen na masu, impedancija strujnog kruga trenutno se približava nuli, a struja kratkog -spoja može doseći desetke puta veću od nazivne struje. Tada će se elektromagnetska okidač unutar prekidača trenutno aktivirati, postižući trenutno okidanje s "nula-kašnjenjem". Kratki spojevi obično nastaju zbog oštećenja izolacijskog sloja voda uzrokovanog vanjskom silom ili kvarom unutarnjih komponenti električnih uređaja (kao što su kondenzatori i tranzistori snage). Takve kvarove često prate očite karakteristike kao što su miris paljevine i dim. Tijekom rješavanja problema prvo se moraju isključiti sva opterećenja, a zatim se mora locirati točka kvara segmentiranim testiranjem izolacijskog otpora.
okidanje struje curenja često se pogrešno dijagnosticira kao kratki spoj
Prekidači strujnog krugasa zaštitom od curenja struje (RCBO) imaju ugrađen-u nultom{1}}sekvenci strujni transformator za praćenje zbroja vektora faznog vodiča i neutralnog vodiča. Kada izolacija voda ili opreme stari ili postane vlažna, uzrokujući curenje struje kroz put uzemljenja, vektorski zbroj nije nula. Jednom kada preostala struja prijeđe postavljenu radnu vrijednost (obično 30 mA u kućanskim primjenama i 30 mA-300 mA u industrijskim primjenama), modul zaštite od preostalih struja pokreće okidanje unutar milisekundi. Tipične karakteristike ove vrste kvara su: trenutno okidanje nakon zatvaranja i iskakanje gumba za resetiranje (indikator struje curenja), što se jasno razlikuje od ponašanja preopterećenja ili kratkog spoja.
stanje same opreme i smetnje okoline ne smiju se zanemariti
Nakon opetovanih prekida jake{0}}struje, kontaktna erozija prekidača dovodi do povećanog otpora kontakta, što rezultira dodatnim porastom temperature pod normalnim opterećenjem i uzrokuje kvarove toplinskog okidanja. Osim toga, u okruženjima s visokom-temperaturom i visokom{3}}vlažnošću, pomicanje parametara elektroničkih komponenti ili jaka elektromagnetska interferencija s krugom detekcije zaostale struje također mogu uzrokovati ne-okidanje s greškom.
Ukratko, rješavanje problema s okidanjem treba slijediti načelo "prvo vanjsko, drugo unutarnje; prvo jednostavno, drugo složeno." Najprije odspojite sva opterećenja i ispitajte ponovno uspostavljanje napajanja. Ako se i dalje aktivira, usredotočite se na provjeru izolacije vodova ikratki spojevi; ako se otkači pod opterećenjem, izračunajte usklađenost snage i promjera žice. Točno lociranje uzroka ključno je za uklanjanje skrivenih opasnosti na izvoru i osiguranje dugoročne -stabilnosti sustava.

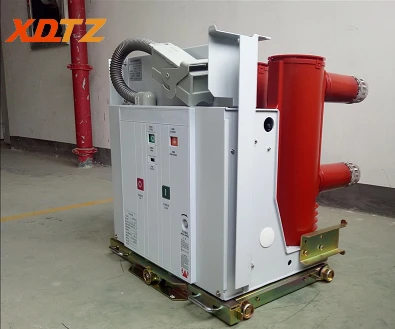

Iako želite znati više oVTZ-12 serije unutarnja faza selektivnaPreklopni inteligentni vakuumski prekidač,kontaktirajte nas u bilo koje vrijeme.
