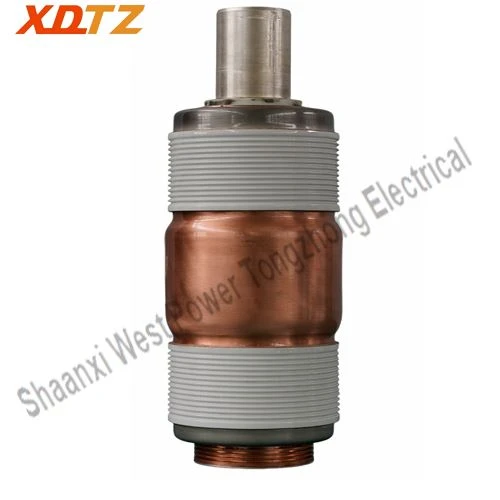

Vakuumski prekidač od 40,5 kV za vakuumski prekidač kritična je komponenta visokonaponskih energetskih sklopki u sustavima od 40,5 kV. Njegova primarna funkcija je iskoristiti izvrsna izolacijska svojstva vakuuma unutar cijevi za brzo gašenje luka i suzbijanje struje nakon što se prekine strujni krug srednjeg do visokog napona. Ovaj postupak pomaže u sprječavanju nezgoda i neočekivanih incidenata. Vakuumski prekidač se uglavnom koristi u sustavima upravljanja prijenosom i distribucijom električne energije.

Specifikacije proizvoda

List sa specifikacijama

Ne.

Ime

Jedinica

Podaci

Parametri napona

1	Nazivna frekvencija (fr)	Hz	50/60
2	Nazivni napon (Ur)	Kv	40.5
3	Nazivni kratkotrajni (1 min) otporni napon frekvencije snage (Ud)	Kv	95
4	Nazivni otporni napon impulsa munje (vršni) (gore)	Kv	185

Trenutni parametri

1	Nazivna struja (Ir)	A	630/1250/1600/2000/2500
2	Nazivna struja prekidanja kratkog spoja (Isc)	kA	25/31.5
3	Radni ciklusi pri nazivnoj prekidnoj struji kratkog spoja	Ciklusi	30
4	Nazivna kratkotrajna podnosiva struja (Ik)	kA	25/31.5
5	Nazivno trajanje kratkog spoja (tk)	s	4
6	Nazivna podnosiva struja (vršna) (Ip)	kA	63/80
7	Nazivna struja uključivanja kratkog spoja (IMC)	kA	63/80
8	Nazivna prekidna struja kratkog spoja DC komponenta	%	40
9	Standardni radni redoslijed	Mm	O-0.3s-CO-180s-CO

Mehanički parametri

1	Masa pokretnih dijelova	Kg	3.2~3.5
2	Samozatvarajuća sila kontakta	N	200±50~230±100
3	Nazivni kontaktni tlak	N	2700±200~4700±100

Zahtjevi za mehaničke karakteristike prekidača

1	Razmak između pomaknutog i fiksnog kontakta	Mm	22±1
2	Prosječna brzina otvaranja (od 75% razmaka kontakta do zatvorenog položaja kontakta)	m/s	1.7±0.3
3	Prosječna brzina zatvaranja (od 30% razmaka kontakta do zatvorenog položaja kontakta)	m/s	0.8±0.2
4	Vrijeme odbijanja zatvaranja kontakta	Ms	Manje od ili jednako 2
5	Nema istovremenog zatvaranja i otvaranja kontakta	Ms	Manje od ili jednako 2
6	Amplituda odskoka otvaranja kontakta	Mm	Manje od ili jednako 2

Životni vijek

1	Razdoblje skladištenja	Godine	20
2	Mehanička izdržljivost	vremena	10000
3	Dopuštena istrošenost debljine kontakta	mm	3

Prednosti proizvoda

Sposobnost jakog gašenja luka

U vakuumskom okruženju, luk se lako gasi, što omogućuje brz i učinkovit prekid strujnog kruga uz visoku prekidnu sposobnost.

Visoka razina izolacije

Vakuum nudi izvrsna izolacijska svojstva, sposoban je izdržati visoke napone, osiguravajući siguran rad kruga.

Dug život

Unutarnja struktura je jednostavna, nema problema s oksidacijom koji bi mogli utjecati na kontakte, što rezultira dugim mehaničkim i električnim vijekom trajanja.

Kompaktan i lagan

Podržava dizajn manje, kompaktnije opreme.

Jednostavno održavanje

U osnovi nije potrebno posebno održavanje, a pouzdanost rada je visoka.

Bez rizika od eksplozije, bez zagađenja

Tijekom rada ne postoji opasnost od eksplozije i ne ispuštaju se štetni plinovi ili tvari, što ga čini ekološki prihvatljivim.

Niska razina buke

Proizvodi minimalnu buku tijekom rada.

‌Primjene proizvoda

Vakuumski prekidač od 40,5 kV za vakuumski prekidač široko se koristi u distribucijskim sustavima od 40,5 kV u raznim industrijama kao što su metalurgija, rudarstvo, nafta, kemijsko inženjerstvo, željeznice, emitiranje, komunikacije i industrijsko visokofrekventno grijanje.

Konturni crtež proizvoda

405kV Vacuum Interrupter for Vacuum Circuit Breaker manufacturer

630A-2000A

405kV Vacuum Interrupter for Vacuum Circuit Breaker factory

630A-2000A

405kV Vacuum Interrupter for Vacuum Circuit Breaker supplier

2000A-3150A(Koristi se za ugrađeni stup)
